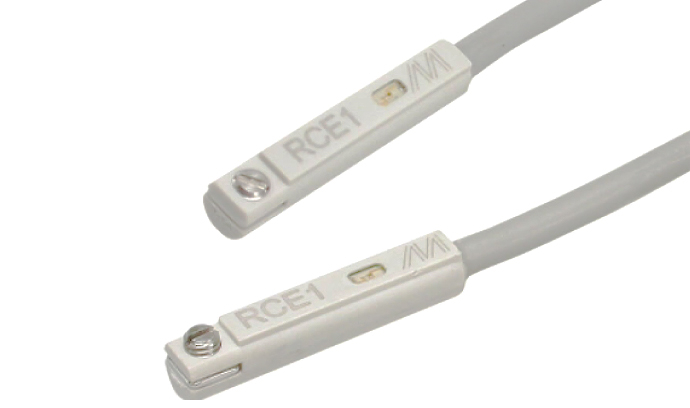

什麼是磁簧開關?
磁簧開關是一個內部封裝在玻璃管中的兩根鐵磁金屬簧片，當外部磁鐵靠近時，簧片因磁力吸引而接觸，導通電路。

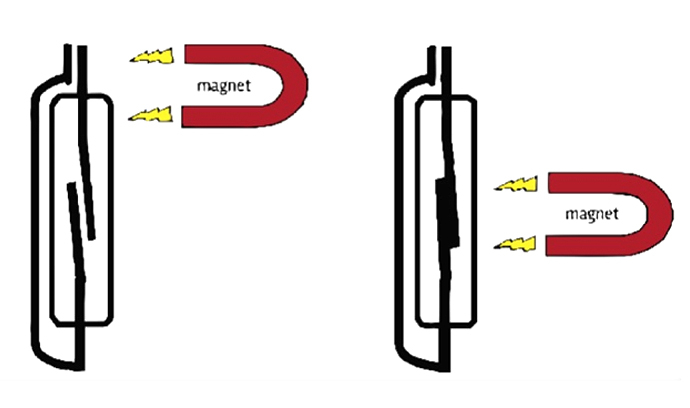

磁簧開關基本原理
- 正常狀態(無磁鐵靠近)：
磁簧開關內部的簧片分開，呈「開路（OFF）」狀態。
電流無法流通。 - 當磁鐵靠近：
磁場使簧片彼此吸引、接觸。
形成「閉路（ON）」狀態，電流得以通過。
磁簧開關三線制

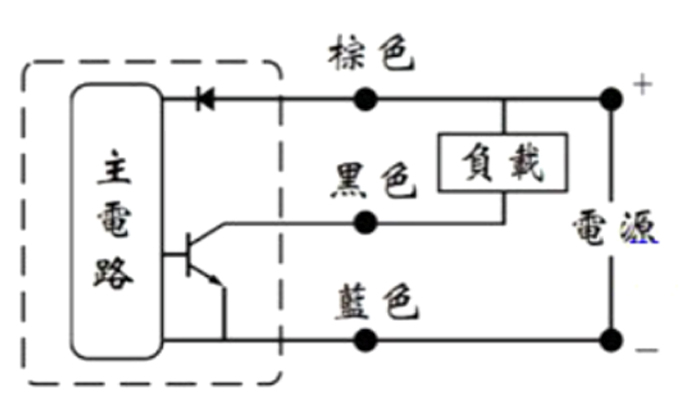

無接點NPN
當磁鐵靠近 → 磁簧導通 → 電晶體導通 → 黑線輸出為 LOW(導通)

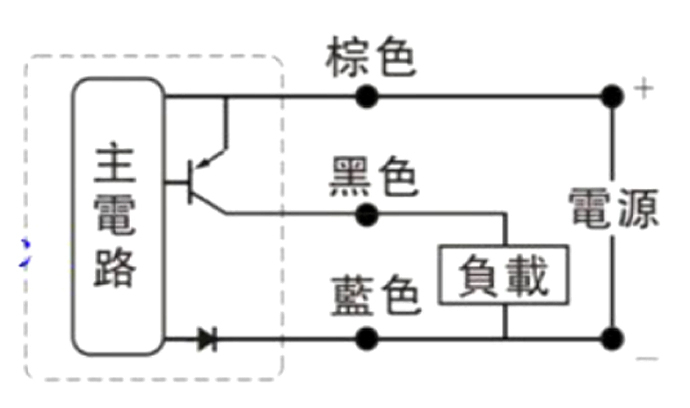

無接點PNP
當磁鐵靠近 → 磁簧導通 → 電晶體導通 → 黑線輸出為 HIGH(導通)
小提醒
不可過載電流或電壓：接點最大容許電流、電壓有限（一般幾百 mA、幾十 V），超過需搭配繼電器或電晶體。
外部磁鐵強度與距離要控制：過遠無法吸合，過近則可能干擾其他元件。
防護建議：接點兩端可加裝抑制二極體（例如 flyback diode）或 RC snubber 抑制反向電壓與電弧。
NPN和PNP在继电器回路使用时應注意接線的差異；配合PLC使用时應注意正确地選型。
